LEIVER 50气动隔膜泵(塑料)B款

  • 1
  • 1
  • 1
  • 1

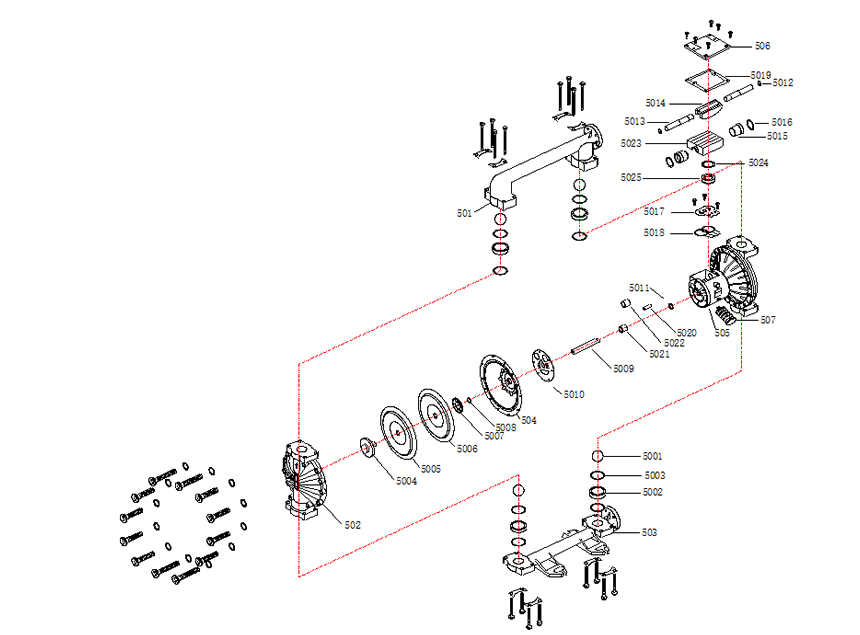

零部件明细表 Parts list


序号No

名称Name

序号No

名称Name

序号No

名称Name

序号No

名称Name

501

上盖

5002

球座

5010

气阀体垫片

5018

导气块垫片

502

立柱

5003

球座O型圈

5011

中心轴V型圈

5019

气阀盖垫片

503

下盖

5004

外护块

5012

换向针O型圈

5020

换向针套

504

內夹块

5005

四氟膜片

5013

换向针

5021

中心轴套

505

气阀体

5006

橡胶膜片

5014

换向开关

5022

活塞套

506

气阀盖

5007

内护块

5015

活塞

5023

导气开关铝件

507

消声器

5008

护块O型圈

5016

活塞V型圈

5024

导气开关O型圈

5001

阀球

5009

中心轴

5017

不锈钢导气块

5025

导气开关塑料件

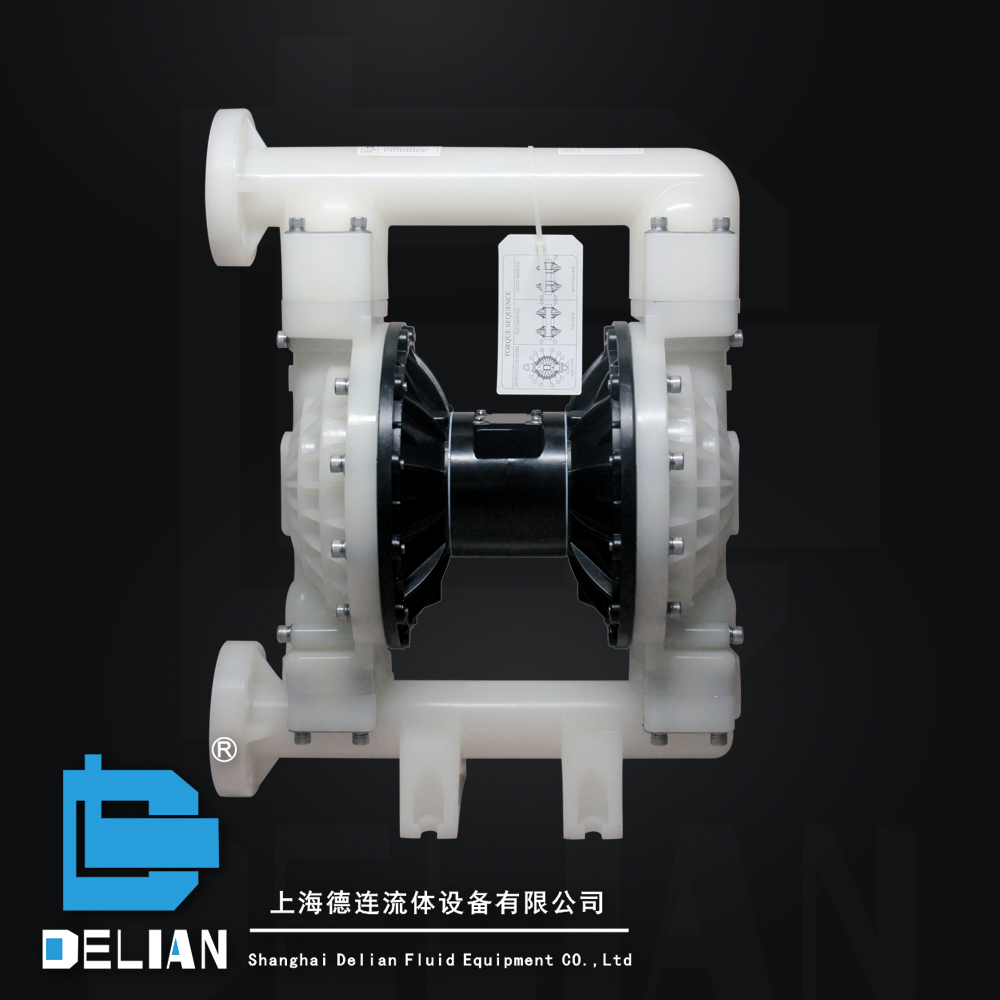

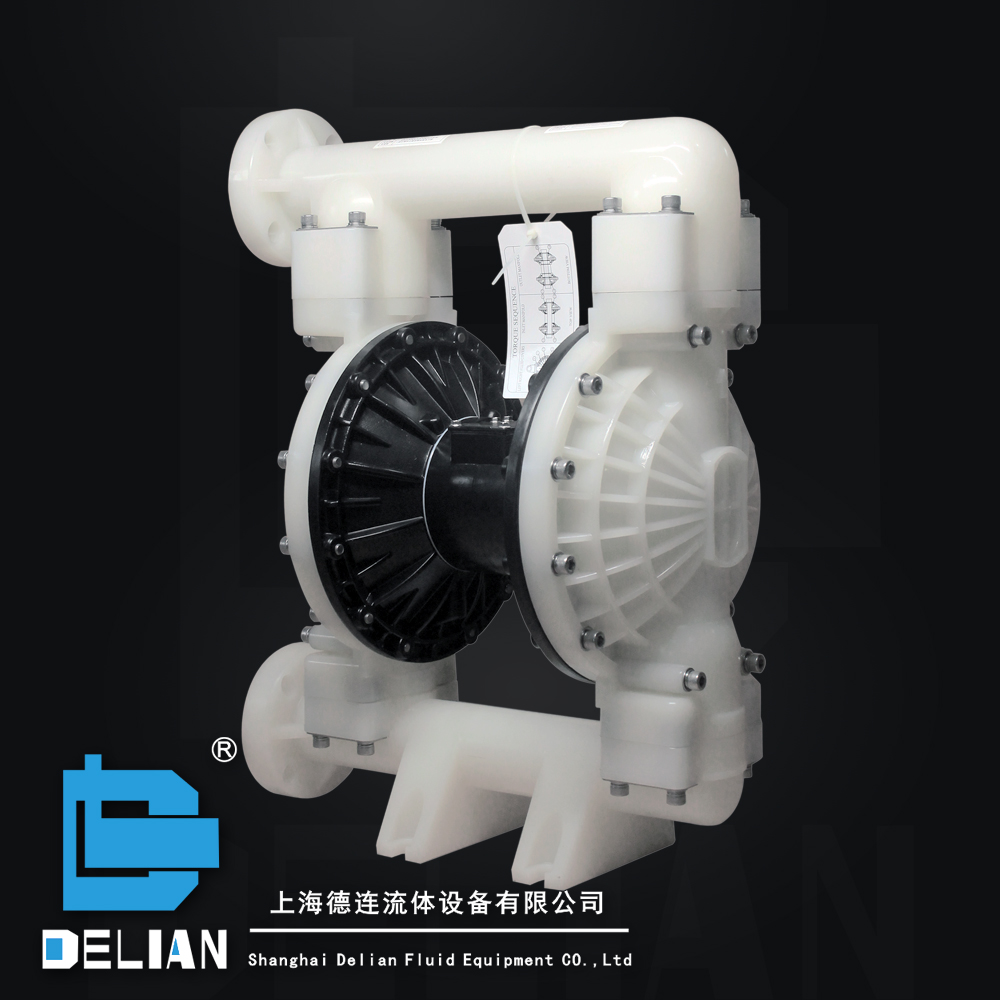

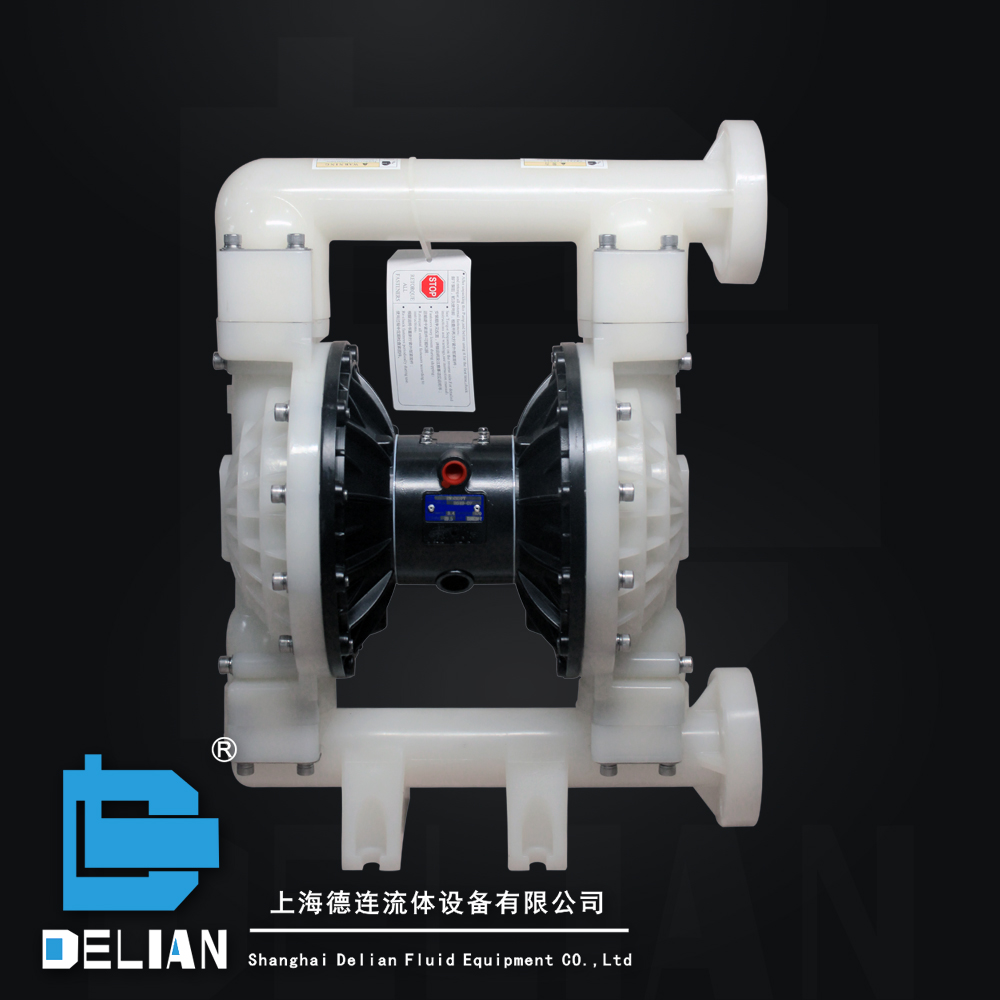

LEIVER 50气动隔膜泵(塑料)
LEIVER 50 Pneumatic diaphragm pump (plastic)

◆ 体积小巧,流量可达570L/min
   Small size, flow rate can be up to 570 l/min
◆ 介质压力可达7bar
   Medium pressure can be up to 7 bar
◆ 中心体部位有防腐涂层
   Centrosome parts have anticorrosive coating
◆ 可靠的空气换向阀
   Reliable air reversing valve

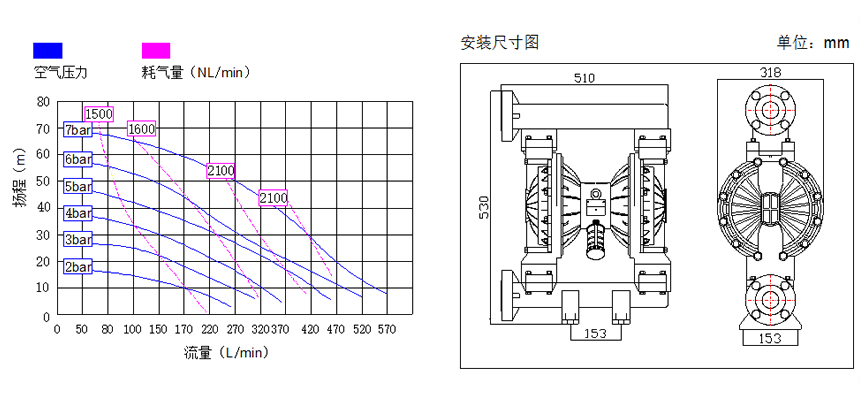

技术规格 Technical specifications


最大工作压力 The maximum working pressure

100psi(0.7MPa  7bar)

最大流量 Maximum flow

150gpm(570lpm)

最大往复速度 Maximum speed reciprocating

145cpm

最大虹吸高度 The biggest siphon height

5m

最大输送固体颗粒 The largest solid particles

6mm

最大空气消耗量 The largest air consumption

175scfm(4.9m³/min)

空气进口尺寸 Air inlet size

1/2in.npt(f)

空气出口尺寸 Air outlet size

1/2in.npt(f)

流体进口尺寸 Fluid import size

2in.npt(f)

流体出口尺寸 Fluid outlet size

2in.npt(f)

重量 Weight

聚丙烯泵PP pnmp 28kg
