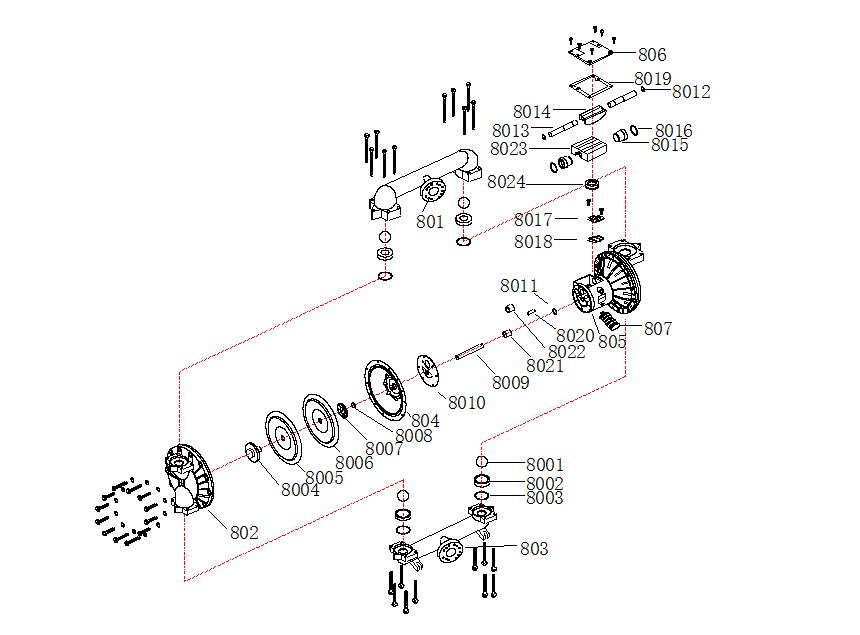

零部件明细表 Parts list
|
序号No |
名称Name |
序号No |
名称Name |
序号No |
名称Name |
序号No |
名称Name |
|
801 |
上盖 |
8002 |
球座 |
8010 |
气阀体垫片 |
8018 |
导气块垫片 |
|
802 |
立柱 |
8003 |
球座O型圈 |
8011 |
中心轴V型圈 |
8019 |
气阀盖垫片 |
|
803 |
下盖 |
8004 |
外护块 |
8012 |
换向针O型圈 |
8020 |
换向针套 |
|
804 |
內夹块 |
8005 |
四氟膜片 |
8013 |
换向针 |
8021 |
中心轴套 |
|
805 |
气阀体 |
8006 |
橡胶膜片 |
8014 |
换向开关 |
8022 |
活塞套 |
|
806 |
气阀盖 |
8007 |
内护块 |
8015 |
活塞 |
8023 |
导气开关铝件 |
|
807 |
消声器 |
8008 |
护块O型圈 |
8016 |
活塞V型圈 |
8024 |
导气开关塑料件 |
|
8001 |
阀球 |
8009 |
中心轴 |
8017 |
不锈钢导气块 |
|
|

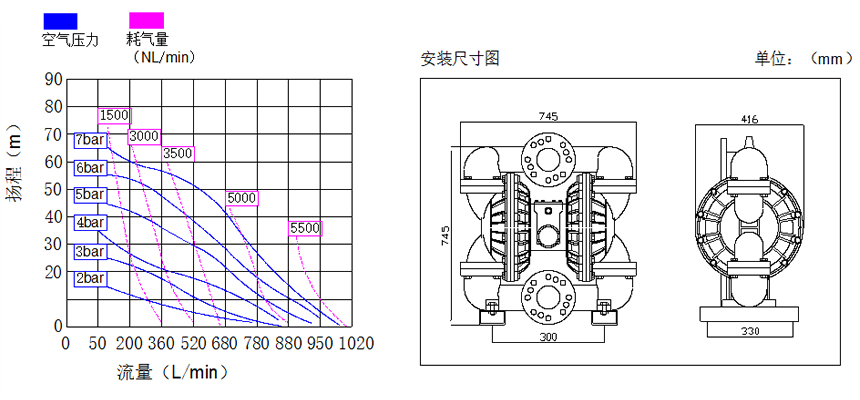

技术规格 Technical specifications
|
最大工作压力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
265gpm(1041lpm) |
|
最大往复速度 Maximum speed reciprocating |
135cpm |
|
最大虹吸高度 The biggest siphon height |
5m |
|
最大输送固体颗粒 The largest solid particles |
10mm |
|
最大空气消耗量 The largest air consumption |
326scfm(9.1m³/min) |
|
空气进口尺寸 Air inlet size |
3/4in.npt(f) |
|
空气出口尺寸 Air outlet size |
3/4in.npt(f) |
|
流体进口尺寸 Fluid import size |
3in.npt(f) |
|
流体出口尺寸 Fluid outlet size |
3in.npt(f) |
|
重量 Weight |
铝合金泵 Aluminum alloy pump 77kg 不锈钢泵Stainless steel pump 110kg |
