零部件明细表 Parts list
|
序号No |
名称Name |
序号No |
名称Name |
序号No |
名称Name |
序号No |
名称Name |
|
401 |
上盖 |
4002 |
球座 |
4010 |
气阀体垫片 |
4018 |
导气块垫片 |
|
402 |
立柱 |
4003 |
球座O型圈 |
4011 |
中心轴V型圈 |
4019 |
气阀盖垫片 |
|
403 |
下盖 |
4004 |
外护块 |
4012 |
换向针O型圈 |
4020 |
换向针套 |
|
404 |
內夹块 |
4005 |
四氟膜片 |
4013 |
换向针 |
4021 |
中心轴套 |
|
405 |
气阀体 |
4006 |
橡胶膜片 |
4014 |
换向开关 |
4022 |
活塞套 |
|
406 |
气阀盖 |
4007 |
内护块 |
4015 |
活塞 |
4023 |
导气开关铝件 |
|
407 |
消声器 |
4008 |
护块O型圈 |
4016 |
活塞V型圈 |
4024 |
导气开关O型圈 |
|
4001 |
阀球 |
4009 |
中心轴 |
4017 |
不锈钢导气块 |
4025 |
导气开关塑料件 |

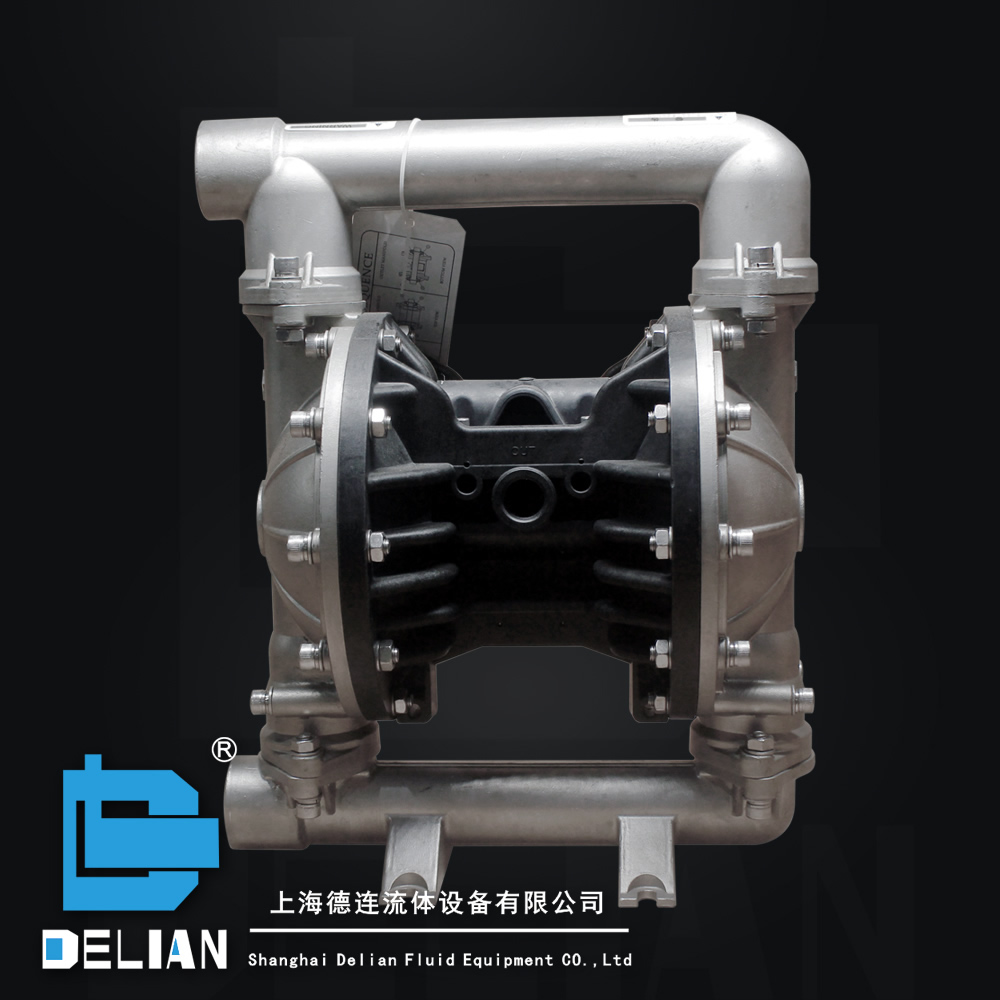

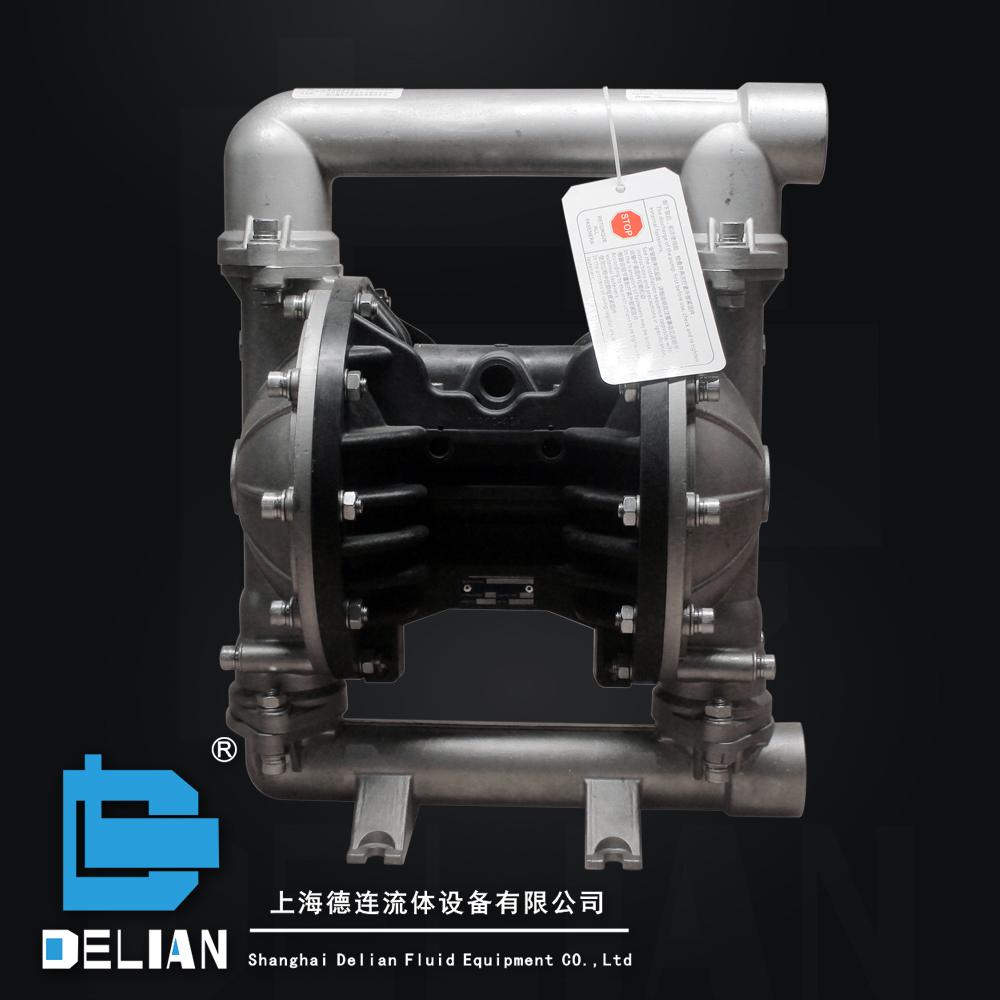

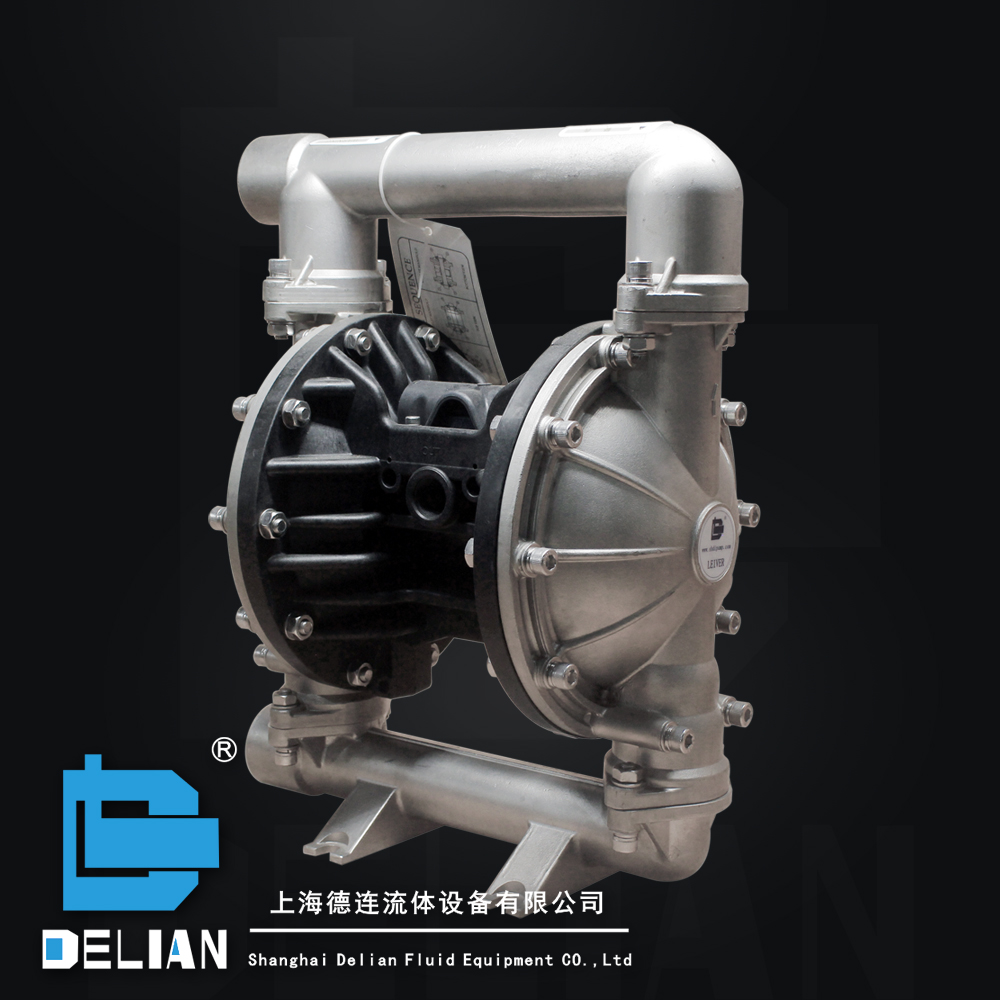

LEIVER 40气动隔膜泵（金属）
LEIVER 40 Pneumatic diaphragm pump (metal)
◆ 体积小巧，流量可达340L/min
Small size, flow rate can be up to 340 l/min
◆ 介质压力可达7bar
Medium pressure can be up to 7 bar
◆ 中心体部位有防腐涂层
Centrosome parts have anticorrosive coating
◆ 可靠的空气换向阀
Reliable air reversing valve
技术规格 Technical specifications
|
最大工作压力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
90gpm(340lpm) |
|
最大往复速度 Maximum speed reciprocating |
200cpm |
|
最大虹吸高度 The biggest siphon height |
5m |
|
最大输送固体颗粒 The largest solid particles |
5mm |
|
最大空气消耗量 The largest air consumption |
125scfm(3.5m³/min) |
|
空气进口尺寸 Air inlet size |
1/2in.npt(f) |
|
空气出口尺寸 Air outlet size |
1/2in.npt(f) |
|
流体进口尺寸 Fluid import size |
1 1/2in.npt(f) |
|
流体出口尺寸 Fluid outlet size |
1 1/2in.npt(f) |
|
重量 Weight |
铝合金泵 Aluminum alloy pump 16kg 不锈钢泵Stainless steel pump 29kg |
