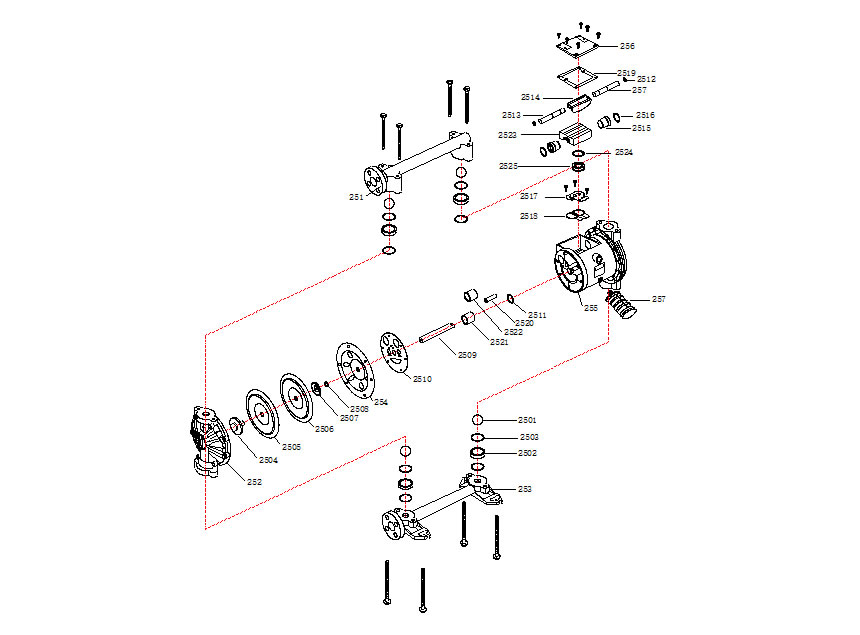

零部件明细表 Parts list
|
序号No |
名称Name |
序号No |
名称Name |
序号No |
名称Name |
序号No |
名称Name |
|
251 |
上盖 |
2502 |
球座 |
2510 |
气阀体垫片 |
2518 |
导气块垫片 |
|
252 |
立柱 |
2503 |
球座O型圈 |
2511 |
中心轴V型圈 |
2519 |
气阀盖垫片 |
|
253 |
下盖 |
2504 |
外护块 |
2512 |
换向针O型圈 |
2520 |
换向针套 |
|
254 |
內夹块 |
2505 |
四氟膜片 |
2513 |
换向针 |
2521 |
中心轴套 |
|
255 |
气阀体 |
2506 |
橡胶膜片 |
2514 |
换向开关 |
2522 |
活塞套 |
|
256 |
气阀盖 |
2507 |
内护块 |
2515 |
活塞 |
2523 |
导气开关铝件 |
|
257 |
消声器 |
2508 |
护块O型圈 |
2516 |
活塞V型圈 |
2524 |
导气开关O型圈 |
|
2501 |
阀球 |
2509 |
中心轴 |
2517 |
不锈钢导气块 |
2525 |
导气开关塑料件 |
◆ 体积小巧，流量可达50L/min
Small size, flow rate can be up to 50 l/min
◆ 介质压力可达7bar
Medium pressure can be up to 7 bar
◆ 中心体部位有防腐涂层
Centrosome parts have anticorrosive coating
◆ 可靠的空气换向阀
Reliable air reversing valve

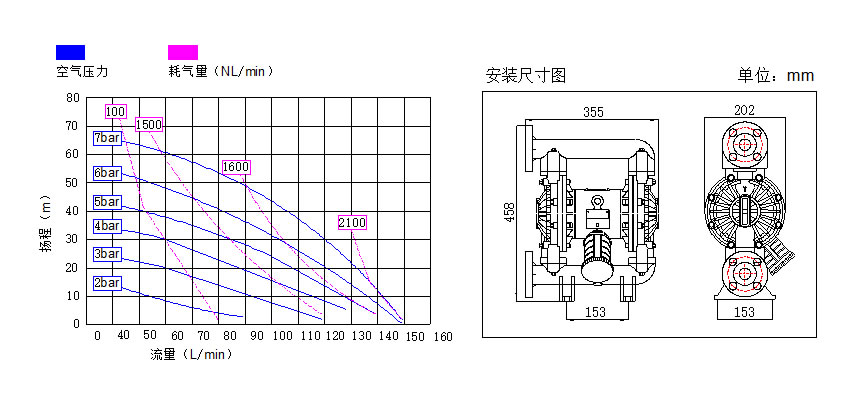

技术规格 Technical specifications
|
最大工作压力 The maximum working pressure |
100psi(0.7MPa 7bar) |
|
最大流量 Maximum flow |
40gpm(150lpm) |
|
最大往复速度 Maximum speed reciprocating |
276cpm |
|
最大虹吸高度 The biggest siphon height |
5m |
|
最大输送固体颗粒 The largest solid particles |
5mm |
|
最大空气消耗量 The largest air consumption |
60scfm(1.7m³/min) |
|
空气进口尺寸 Air inlet size |
1/2in.npt(f) |
|
空气出口尺寸 Air outlet size |
1/2in.npt(f) |
|
流体进口尺寸 Fluid import size |
1 in.npt(f) |
|
流体出口尺寸 Fluid outlet size |
1 in.npt(f) |
|
重量 Weight |
PVDF泵 pump 10.0kg 聚丙烯泵PP pnmp 8.0kg |
